کابل پچ کورد APC
پچ کورد LX5 تا LX.5 سانتیمتر، ۳ متر ۲ میلیمتر

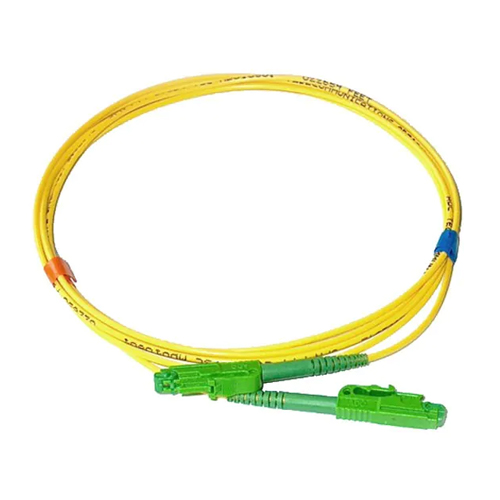

این پچ کورد با کانکتورهای LX.5 APC یک راهکار نوری درجه یک است. کانکتورهای سبز LX.5 APC تلفات بازگشتی کمی دارند.
کابل فیبر تک حالته زرد امکان انتقال در مسافتهای طولانی و پهنای باند بالا را فراهم میکند.
توضیحات محصول
پچ کورد فیبر نوری؛ یک کابل فیبر نوری در متراژی مشخص بوده که در قسمت ابتدا و انتهایی دو کانکتور فیبر نوری قرار گرفته است. از پچ کورد فیبر نوری در برقراری ارتباط میان دستگاه های یک شبکه فیبر نوری استفاده می گردد. پچ کورد فیبر نوری در دو نوع سینگل مد و مالتی مد موجود بوده و تفاوت آنها در ضخامت هسته فیبر و پهنای باند می باشد. این وسیله برای ایجاد ارتباط بین تجهیزات و قطعات در شبکه فیبر نوری به کار برده شده و به آن پچ کیبل نیز گفته می شود. انواع متنوعی از پچ کورد فیبر نوری با انواع مختلف کانکتورها، مانند LC، FC، SC، ST، MU ، MTRJ و E2000 و غیره وجود دارد.
مشخصات فنی
نوع اتصال: LX.5
قطر کابل: ۲.0mm ، ۳.0mm
نوع فیبر: ۹/125um، ۵۰/125um یا ۶۲.۵/125um
پرداخت: PC (SM یا MM) یا APC (SM)
مواد ژاکت: PVC، OFNR، LSZH، یا سفارشی
افت: <0.3dB
بازگشت به از دست دادن: PC≥30dB UPC≥50dB، APC≥60dB
مواد فرول: سرامیک زیرکونیا ۱.۲۵ میلی متری
آستین چند حالته: 1.۲۵ میلی متر فسفر برنز
آستین تک مدل: سرامیک زیرکونیا ۱.۲۵ میلی متری
محفظه آداپتور، بدنه رابط: ترموپلاستیک مهندسی
اشتعال پذیری: محفظه آداپتور و بدنه اتصالدهنده و بوت با موادی ساخته شده است که الزامات UL94، سطح VO را برآورده می کند.
دمای عملیاتی: ۴۰- درجه سانتی گراد تا ۷۵ درجه سانتی گراد ۰٪ تا ۹۳٪ RH
دمای نگهداری: ۴۰- درجه سانتی گراد تا ۸۵ درجه سانتی گراد ۰٪ تا ۹۳٪ RH
مشاوره تخصصی
ارائه راهکارهای متناسب با نیاز، بودجه و اهداف پروژه شما
تضمین کیفیت
تجهیزات تست با دقت بالا و سیستم کنترل کیفیت برتر صنعتی، کیفیت محصولات ما را تضمین میکنند
قیمت رقابتی
زنجیره تأمین پایدار و بلندمدت و کنترل هزینه متناسب با روند تغییر بازار، بهترین قیمت را تضمین میکند
سواللات متداول
پچ کورد فیبرنوری، کابلی است که دو سر آن به کانکتور فیبر نوری وصل می شود. این وسیله برای ایجاد ارتباط بین تجهیزات و قطعات در شبکه فیبر نوری به کار برده شده و به آن پچ کیبل نیز گفته می شود
یکی از اصطلاحهای رایج در فیبر نوری کلمه کر یا core است. این کلمه به معنای هسته و به ناحیه انتقال نور اشاره دارد. کر فیبر نوری بخشی از فیبر است که هدایت نور را برعهده دارد. هرچقدر میزان کر یا هسته بیشتر باشد، نور بیشتری توسط کابل منتقل میشود
مود Mode (حالت): الگوی میدان الکترومغناطیسی واحد که فیبر را طی میکند را نشان میدهد. دو نوع کلی مود عبارتند:
Multimode fiber – فیبر مالتی مود: نوعی فیبر با هسته ضخیم (بیشتر اوقات ۶۲.۵ میکرون و گاهی ۵۰ میکرون) و از منبع نور LED با طول موج ۸۵۰ و ۱۳۰۰ نانومتر برای فواصل کوتاه استفاده میکند.
Single Mode fiber – فیبر سینگل مود: دارای هسته بسیار باریکتر در حدود ۹ میکرون است. از منبع نور لیزر با طول موج ۱۳۰۰ و ۱۵۵۰ نانومتر و برای فواصل طولانی و سرعتهای بالا استفاده میشود
